調節檔板風門用于鍋爐煙風管路中調節介質流量之用，在葉片轉動90°范圍內的不同位置，通過不同的介質流量，來控制系統中介質的壓力、溫度、數量等參數。它具有轉動靈活，調節性能優良的特點。該風門引進美國EC技術設計制作，采用相鄰葉片相對動作型式。

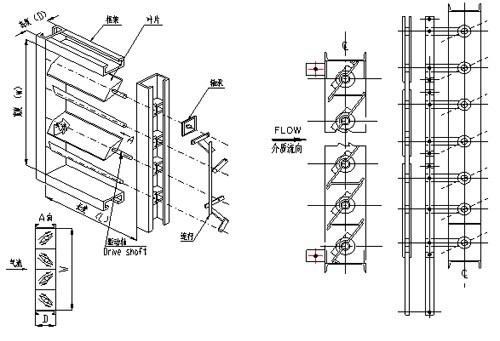

調節檔板風門采用鋼板壓折焊接結構，葉片為兩端尖角的流線形菱形結構，可改變氣流尾流分布狀況。其調節特性是在葉片開度25°～75° 范圍內，阻力系數與開度成近似線性比例關系；風門有電動、手動、氣動等驅動方式；有就地、遠控、集控等控制方式。
用于正壓熱風系統的風門，軸端軸承處配有密封空氣接口，可接入密封空氣以阻斷熱內外泄。
調節風門有普通型及密封型兩種結構。普通型調節門僅起調節作用，須與其它類型隔絕門連用；密封型調節門即具有調節功能，又具有隔絕功能。對于小容量機組可省去關斷風門或隔絕門。
密封型調節風門的葉片兩邊及框架內部兩穿軸側面皆壓有不銹鋼密封片，葉片關閉時與鋼管及框架內側緊密貼實，即保證了密封效果，又可吸收葉片受熱時產生的熱膨脹。
調節門軸承采用自潤滑調心球形軸承，可吸收葉片因受壓而產生的撓曲反力，從而保證風門轉動靈活，不會卡死。
風門主要技術參數：工作壓力：＜2000mmH2O
工作溫度：＜420℃
工 作 介 質：冷、熱風或煙氣
密封空氣壓力：高于系統內介質壓力50mmH2O
行 程：0～90°
全關漏 風 率：＜1%（密封型結構）
用戶選擇風門須注意以下事項：
風門規格中的寬(W)或長(L)是指風門截面的內邊尺寸，一般與管道內邊尺寸一致，W為葉片垂直方向（即出軸方向）尺寸，L為葉片長度方向尺寸，且L尺寸應在水平面內，風門的厚度均為450mm。
風門規格按用戶管道截面尺寸要求設計制作。
訂貨須提供風門在管道中的用途、位置、介質、壓力、溫度等技術參數。
供貨范圍：風門本體、驅動裝置及連接附件。
調節檔板風門規格
|
序號 |
規 格
寬×長（W×L）
(mm） |
葉
片
數 |
面積
（m2） |
參考
重量
（kg） |
序
號 |
規 格
寬×長（W×L）
(mm) |
葉
片
數 |
面積
（m2） |
參考
重量
（kg） |
|
1 |
500×400 |
2 |
0.20 |
60 |
26 |
1000×1200 |
4 |
1.20 |
350 |
|
2 |
500×500 |
2 |
0.25 |
80 |
27 |
1000×1500 |
4 |
1.50 |
430 |
|
3 |
500×600 |
2 |
0.30 |
90 |
28 |
1200×600 |
4 |
0.72 |
250 |
|
4 |
500×800 |
2 |
0.40 |
110 |
29 |
1200×800 |
4 |
0.96 |
280 |
|
5 |
600×500 |
2 |
0.30 |
90 |
30 |
1200×900 |
4 |
1.08 |
320 |
|
6 |
600×600 |
2 |
0.36 |
110 |
31 |
1200×1000 |
4 |
1.20 |
350 |
|
7 |
600×700 |
2 |
0.42 |
120 |
32 |
1200×1200 |
4 |
1.44 |
420 |
|
8 |
600×800 |
2 |
0.48 |
130 |
33 |
1200×1400 |
4 |
1.68 |
480 |
|
9 |
700×500 |
2 |
0.35 |
100 |
34 |
1200×1600 |
4 |
1.92 |
550 |
|
10 |
700×600 |
2 |
0.42 |
120 |
35 |
1400×700 |
5 |
0.98 |
280 |
|
11 |
700×700 |
2 |
0.49 |
140 |
36 |
1400×800 |
5 |
1.12 |
320 |
|
12 |
700×800 |
2 |
0.56 |
160 |
37 |
1400×900 |
5 |
1.26 |
360 |
|
13 |
800×600 |
3 |
0.48 |
140 |
38 |
1400×1000 |
5 |
1.40 |
400 |
|
14 |
800×800 |
3 |
0.64 |
190 |
39 |
1400×1200 |
5 |
1.68 |
480 |
|
15 |
800×1000 |
3 |
0.80 |
230 |
40 |
1400×1400 |
5 |
1.96 |
560 |
|
16 |
800×1200 |
3 |
0.96 |
280 |
41 |
1400×1600 |
5 |
2.24 |
640 |
|
17 |
900×600 |
3 |
0.54 |
160 |
42 |
1500×800 |
5 |
1.20 |
350 |
|
18 |
900×800 |
3 |
0.72 |
210 |
43 |
1500×900 |
5 |
1.35 |
390 |
|
19 |
900×900 |
3 |
0.81 |
230 |
44 |
1500×1000 |
5 |
1.50 |
430 |
|
20 |
900×1000 |
3 |
0.90 |
260 |
45 |
1500×1200 |
5 |
1.80 |
520 |
|
21 |
900×1200 |
3 |
1.08 |
310 |
46 |
1500×1400 |
5 |
2.10 |
600 |
|
22 |
1000×600 |
4 |
0.60 |
180 |
47 |
1500×1500 |
5 |
2.25 |
640 |
|
23 |
1000×800 |
4 |
0.80 |
230 |
48 |
1500×1600 |
5 |
2.40 |
690 |
|
24 |
1000×900 |
4 |
0.90 |
260 |
49 |
1500×1800 |
5 |
2.70 |
770 |
|
25 |
1000×1000 |
4 |
1.00 |
290 |
50 |
1500×2000 |
5 |
2.00 |
860 |
